概述

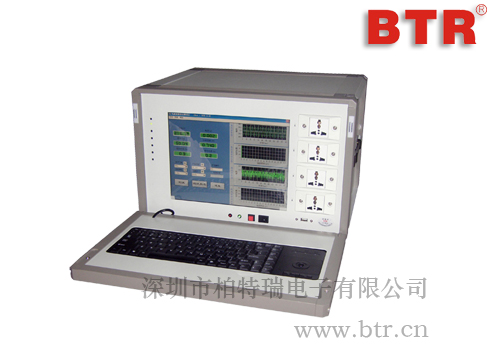

     BTR-PQAII IT設備240V直流測試平臺，為高壓直流電源測試設備，適用于IDC機房IT設備電源的上架前的測試，對現有IT設備電源從交流供電平穩地過渡到高壓直流供電提供驗證和評價數據，通過對IDC機房IT設備電源的測試，保證IDC機房IT設備電源的節能與安全。

BTR-PQAII IT設備240V直流測試平臺主要功能：

1.自帶大功率直流電源，用于給IT設備提供直流電源；

2.測量現有IT設備能否使用高壓直流進行供電；

3.測量IT設備電源在直流供電下的電壓，電流，功率等參數；

4.測量IT設備電源的直流供電范圍以及在供電范圍內是否存在服務器掉電情況；

5.測量IT設備電源在直流電壓反向時能否正常工作，并判斷該服務器電源是否采用半波整流；

6.檢測IT設備電源的啟動方式：硬啟動還是軟啟動；

7.檢測IT設備開機前的電源阻抗；

8.監測IT設備服務器正負極對大地是否漏電；

9.具備過流保護和短路保護功能；

10.自動生成報表，記錄測試參數和結果,并提供打印接口。

性能指標

1.技術參數據測試指標：

表3  測試平臺提供的測試參數及各參數的技術指標

主要電氣技術參數：

2.1 工作電源：220VAC±10%；

2.2 直流電源通道四個，單個通道工作或所有通道同時工作允許輸出電流：≤20A；

2.3 測量誤差：≤1％。

工作環境：

3.1 溫度：-20℃～60℃；

3.2 相對濕度：≤85 %RH

3.3 大氣壓力：0.8～1.2個標準大氣壓；

3.4 沒有明顯的振動及電磁干擾。

 其它技術指標：

4.1 測量信號最大峰值：電壓電流均為最大量程的1.2倍；

4.2 顯示更新：實時；

4.3 整機靜態功耗：<100VA；

4.4 儀表凈重：約 20Kg；

4.5 儀表尺寸：長 * 寬 * 高：（440*395*280）mm.
